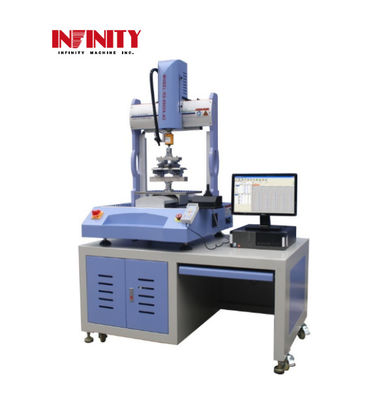

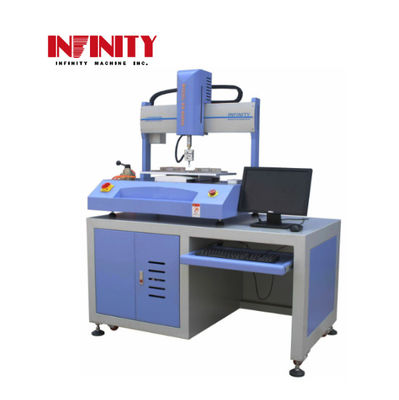

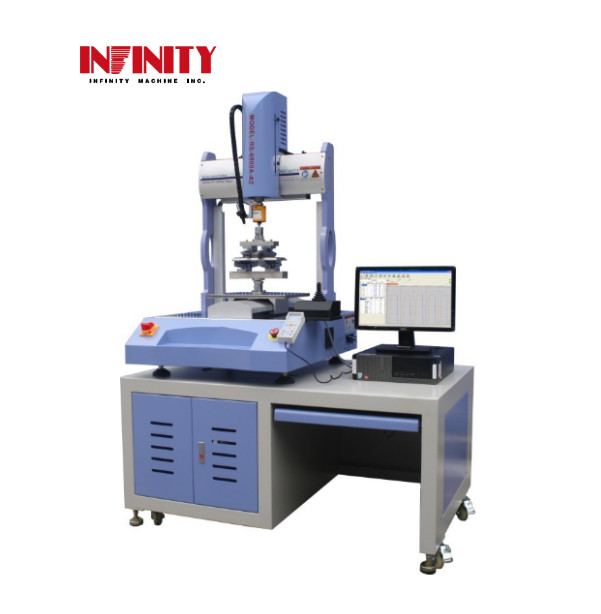

Testeur de rapport de clics du bouton d'alimentation Ordinateur portable Smartphone Test de flexion 3 points / 4 points

Testeur de rapport de clic du bouton d'alimentation pour ordinateur portable, smartphone, machine d'essai de flexion à 3 points / 4 points





Application :



Ce testeur multifonction à servocommande est contrôlé par les axes X, Y, Z. Il convient au test de force des boutons, à la compression des produits électroniques, au test de flexion à 3 points et au test de flexion à 4 points.



Spécialités : 50N (5kgf) 1000N (100kgf)



2. Le système est contrôlé par un logiciel professionnel informatique, peut définir la force d'essai, le temps d'essai, les cycles d'essai et la vitesse d'essai, et peut collecter la force d'essai, le temps d'essai, la vitesse d'essai pour générer le graphique d'essai.

3. Les axes X, Y, Z sont entraînés par un servomoteur de Panasonic (Japon) ; transmission par vis à billes de précision, ce qui permet d'obtenir un faible bruit et une longue durée de vie.

4. Le testeur est équipé d'un boîtier de commande, l'opérateur peut également utiliser le boîtier pour le réglage du testeur.



5. Le testeur est de type table, une table spéciale est fournie en accessoire.

6. L'interface chinoise ou anglaise est en option. L'unité (N, Lb, gf, kgf) peut être commutée librement.



7. La méthode d'essai peut être définie, enregistrée et appelée pour être utilisée à partir de l'enregistrement. Les données et la courbe peuvent être imprimées directement.

8. La courbe d'amortissement de la durée de vie peut être créée, le rapport d'essai peut être converti au format Excel et PDF.



Paramètres techniques :



 Modèle



 IF4331



 Méthode d'entraînement de l'axe Z



 Servomoteur de Panasonic (Japon)



 Transducteur 50N (5kgf) 1000N (100kgf)



Plage d'entraînement (haut et bas)	0~150mm
Plage d'essai de la charge	0~50N (5kgf) ou 0~1000N (100kgf)
Résolution de la charge	0,01N
Précision de la charge	0,1~150mm/min
Plage d'essai du déplacement	0~150mm
Résolution du déplacement	0,001mm
Précision du déplacement	±0,03mm
Plage de vitesse d'essai	0,1~150mm/min
Taille maximale de l'échantillon	Servomoteur de Panasonic
Poids	X : (droite et gauche) Y : (avant et arrière)
Plage d'entraînement	X : 0~300mm Y : 0~300mm
Résolution du déplacement	0,002mm
Précision du déplacement	±0,05mm
Plage de vitesse de déplacement	5~200mm/sec
Taille maximale de l'échantillon	L300xP300mm
Poids	Environ 250 kg
Taille de la machine	L765xP895mmxH1250mm
Taille avec la table	L1400xP900xH1900mm
Application typique :	1. Compression multipoint :
	Le graphique d'essai. L'axe Y est la force (l'unité peut être N, Lb, gf, kgf), l'axe X est le temps, l'unité est la seconde. Le réglage du graphique ci-dessous consiste à comprimer 5 kg pour maintenir 5 secondes à la force de 5 kg.
Le dispositif d'essai. Le diamètre des tampons de compression sera fabriqué selon les exigences du client.	2. Test de la force des boutons :



Le graphique d'essai pour le test des boutons.



Le dispositif d'essai des boutons.







































3. Le test de flexion à 3 points et à 4 points :







Le test de flexion à 4 points est similaire au test de flexion à 3 points, la différence réside dans le dispositif. Par conséquent, ici, le test de flexion à 3 points sera présenté. Il existe deux méthodes d'essai pour la flexion à 3 points dans ce testeur, l'une est le test de fatigue de flexion à 3 points, et l'autre est le test de résistance à la flexion à 3 points.



Le graphique du test de fatigue de flexion à 3 points. Ce graphique d'essai est similaire au graphique du test de maintien de la force multipoint.



Le graphique similaire du test de résistance à la flexion à 3 points.





       Le dispositif de flexion à 3 points.        Le dispositif de flexion à 4 points.
