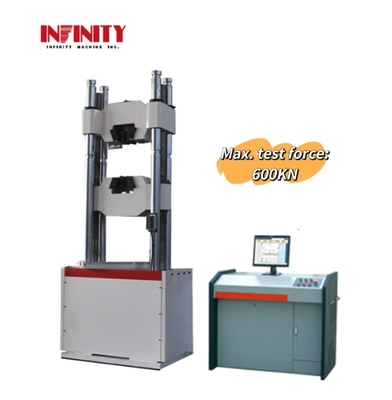

Machine de test de résistance à la traction hydraulique universelle contrôlée par micro-ordinateur de 600KN

                         Machine de test de résistance à la traction hydraulique universelle contrôlée par micro-ordinateur de 600KN

Modèle:IF795A1

Je suis...- Une introduction:

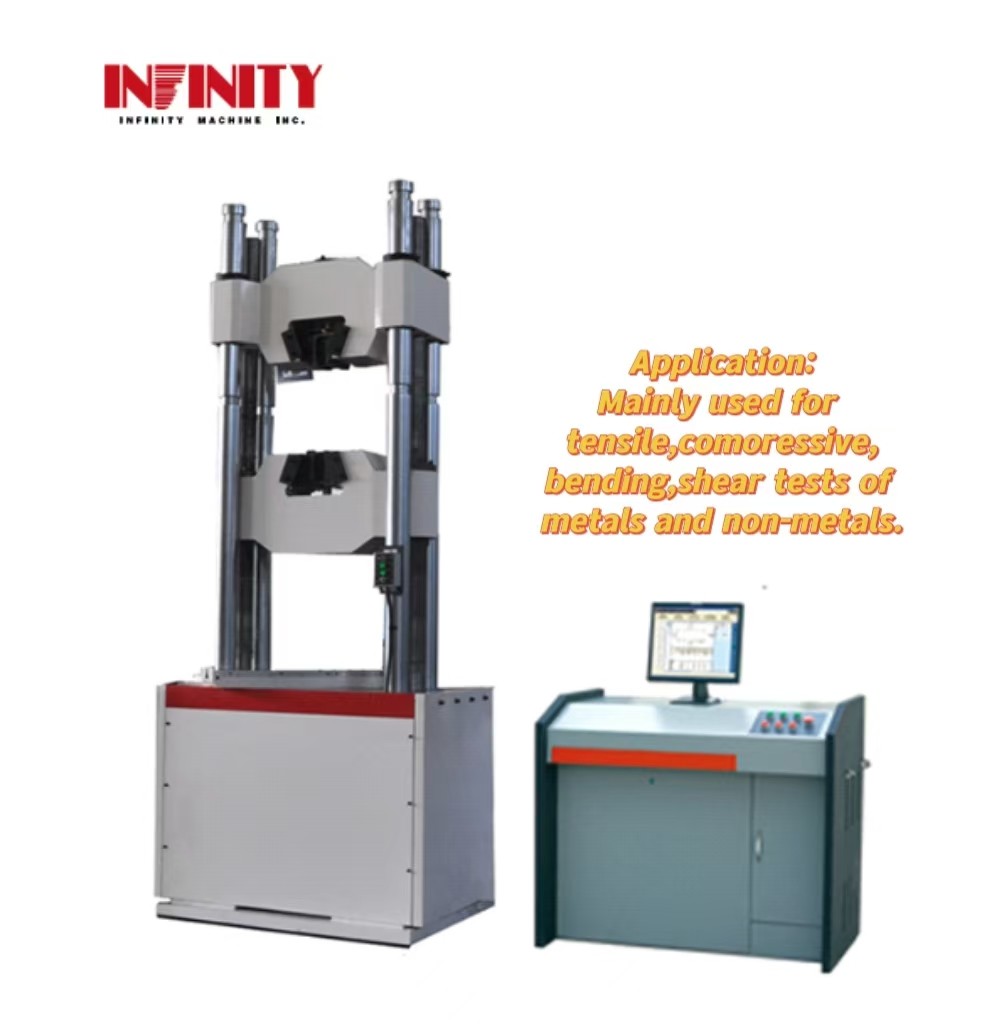

Le corps principal de la machine d'essai hydraulique universelle contrôlée par micro-ordinateur adopte un corps principal monté sur un cylindre, principalement utilisé pour la traction, la compression, le pliage,et essais de cisaillement des métaux et des non-métaux. Convient à des domaines tels que la métallurgie, la construction, l'industrie légère, l'aviation, l'aérospatiale, les matériaux, les universités, les instituts de recherche, etc.Le fonctionnement expérimental et le traitement des données sont conformes aux exigences de la norme GB228 "Méthode d'essai de la traction métallique pour les matériaux à température ambiante".

Principaux indicateurs techniques et de performance:

Description du régime:

1Le moteur principal

Le moteur principal adopte un type de bouteille d'huile montée au fond, avec l'espace d'étirement situé au-dessus du moteur principal,et l'espace d'essai de compression et de flexion situé entre la poutre transversale inférieure du moteur principal et la table de travail.

2Système hydraulique (source d'huile de piano)

2.1 Principe hydraulique

Comme le montre la figure 2, il s'agit d'un système de régulation de la vitesse de l'accélérateur d'admission d'huile adapté à la charge.

L'huile hydraulique dans le réservoir est entraînée par le moteur dans la pompe à haute pression dans le circuit d'huile, à travers la soupape de freinage, le filtre à huile à haute pression de 10 μm, le groupe de soupapes à pression différentielle,soupape proportionnelleL'ordinateur envoie un signal de commande à la vanne proportionnelle pour contrôler l'ouverture et la direction de la vanne proportionnelle,afin de contrôler le débit dans le cylindre et de réaliser le contrôle de la force d'essai à vitesse constante et le déplacement à vitesse constante.

2.2 Caractéristiques:

1)Adoption d'une pompe à haute pression à faible bruit et à pression stable.

2) La conception intégrée du système d'alimentation et de la table de commande facilite le fonctionnement et permet d'économiser de l'espace d'expérimentation.

Système de commande:

Le système de mesure et de contrôle en boucle fermée entièrement numérique présente de nombreuses caractéristiques avancées et innovations technologiques, qui se reflètent principalement dans:

1.Contrôle de la force d'essai, de la déformation de l'échantillon, du déplacement du piston et du processus d'essai.

2Le système d'acquisition de données est constitué de 4 canaux de conversion A/D de 24 bits de haute précision.

3.Sélectionner des composants intégrés de marque originaux tels que BB, AD, Xilinx, etc., avec conception entièrement numérique;

4.Le système de mesure électronique ne comporte pas de composants analogiques tels que des potentiomètres, ce qui assure l'interchangeabilité et facilite l'entretien et le remplacement.

Logiciel de commande:

Conforme à la réglementation pertinente GB228 de plus de 30 normes nationales.

• Les systèmes de commande informatique présentent les avantages d'une intégration élevée, de performances stables et d'un ajustement facile.et l'affichage dynamique en temps réel des courbes de caractéristiques expérimentales peuvent être réalisésLes fichiers de données expérimentaux peuvent être enregistrés sous la forme de bases de données Access couramment utilisées ou de grandes bases de données SQLserve, ce qui facilite le partage des ressources des clients et la gestion du réseau.ainsi que la réanalyse par l'utilisateur. Pour les différents rapports Word2000 définis par l'utilisateur, ce logiciel peut facilement y accéder,résoudre le problème des différents utilisateurs ou du même utilisateur ayant des besoins différents en rapports expérimentaux à des moments différentsCe logiciel peut traiter les données brutes de la force expérimentale, le déplacement et le temps, ainsi que les courbes dérivées d'eux.
• Fonction de protection: la machine dispose de deux types de protection des limites: logicielle et mécanique. La proportion d'arrêt automatique au-delà de la charge maximale peut être réglée dynamiquement;Il a plusieurs fonctions de protection telles que sur-courant, surtension, surcharge, etc.
• Pour les canaux de charge, un étiquetage automatique peut être réalisé, ce qui est intuitif et pratique.
• Les essais par lots permettent d'obtenir un affichage hiérarchique des courbes et un suivi automatique des courbes.
• Ce logiciel peut réaliser des réglages de vitesse définis par l'utilisateur et un réglage de la vitesse par ordinateur.
• Surveillance du processus expérimental: l'affichage en temps réel de divers paramètres tels que la force d'essai, le déplacement, la courbe, etc. pendant le processus expérimental peut être réalisé.
• Fonction de gestion des niveaux d'autorisation des logiciels: afin d'améliorer la sécurité des logiciels et des données,ce logiciel peut atteindre la fonction de gestion de niveau d'autorisation en définissant différentes protections de mot de passe.
• Fonction de reproduction des résultats: une fois l'opération expérimentale terminée et enregistrée, elle peut être ouverte et réanalysée à tout moment selon les besoins de l'utilisateur.
• Selon les besoins de l'utilisateur, le temps de chargement, le déplacement de charge, les courbes de temps de déplacement peuvent être sélectionnés pour les tests, l'affichage des données, le stockage, l'analyse et l'impression.
• Fonction de traversée de courbe point par point: vous pouvez cliquer sur les valeurs de force et de déformation sur la courbe avec la souris pour obtenir divers paramètres pour chaque point.
• Fonction de comparaison des résultats: plusieurs courbes expérimentales peuvent être observées simultanément,et la comparaison des caractéristiques de l'échantillon à analyser peut être réalisée par superposition et grossissement local de plusieurs courbes.

Assistance et services:

Assistance à la mise en œuvre, installation, formation, étalonnage, maintenance préventive, soutien technique, mise à niveau, réparation et pièces détachées.

Emballage du produit:

La machine de test universelleLa caisse sera scellée et étiquetée avec les informations sur le produit pour une identification facile.
