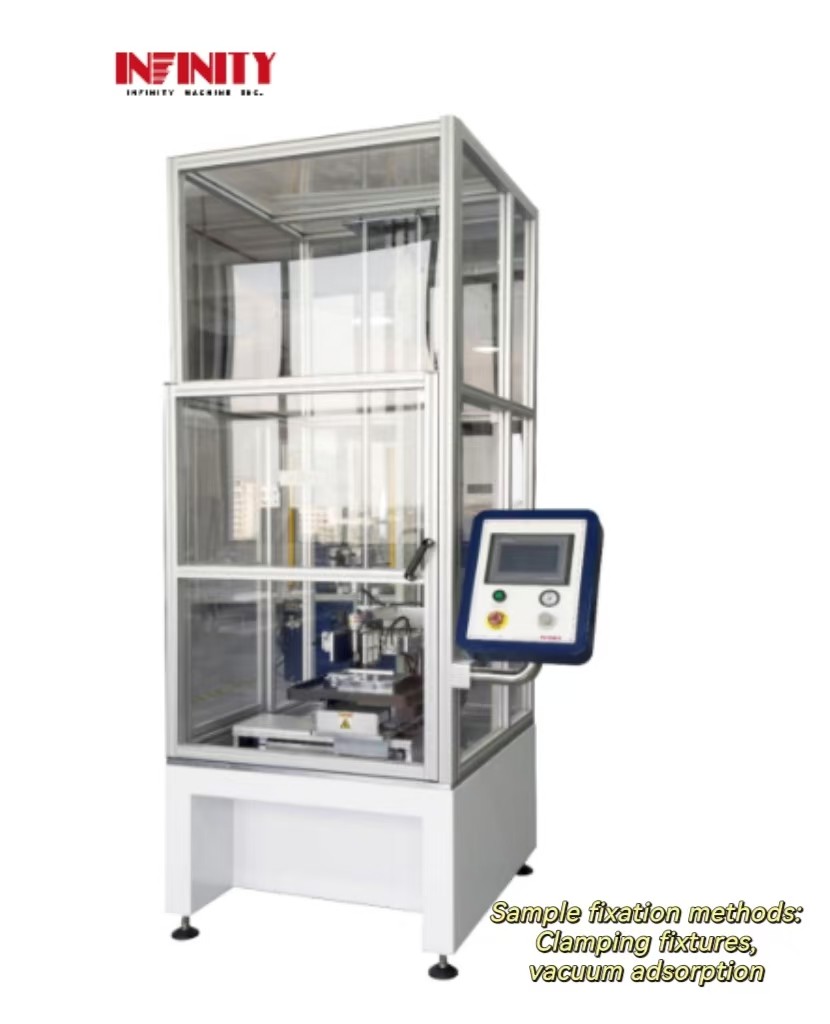

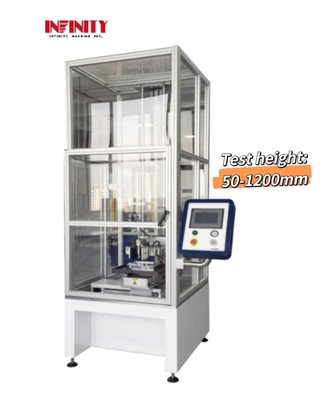

Machine automatique de test d'impact des boules de chute pour le test d'impact des téléphones portables

Machine automatique de test d'impact de boules à chute adaptée aux essais d'impact de téléphones portables

Numéro de modèle du produit: ID6150


Application du projet:
La machine adopte le mode de commande PLC, la buse d'aspiration utilise la pression négative sous vide, tenant différentes tailles de boules d'acier, appuyez sur le bouton de chute, la buse d'aspiration,la boule d'acier sera utilisée comme test de chute libreL'échantillon doit être soumis à un test d'impact sur la surface de l'échantillon, et à un test de résistance à l'impact de l'échantillon, qui convient à l'essai d'impact des téléphones portables, des tablettes, des produits audio et autres produits électroniques.

Caractéristiques:

• L'équipement utilise la méthode d'adsorption sous vide pour absorber les boules d'acier, ce qui est plus précis que la méthode de chute mécanique à la griffe.Il peut être programmé pour réaliser des essais automatiques en cycle multi-points et améliorer l'efficacité des essais.
• Les axes X, Y et Z sont entraînés par un servo-moteur Panasonic japonais, un entraînement à vis à bille de précision, un faible bruit et une utilisation durable.
• La langue a une interface simplifiée / anglaise, adaptée aux clients mondiaux.
• L'interface de fonctionnement du logiciel est simple et facile à utiliser.
• Une fonction de réinitialisation automatique et de récupération automatique unique peut réaliser des tests de cycle sans surveillance et automatiques.l'impact de la bille d'acier sur l'échantillon pendant le démarrage et le fonctionnementLorsque la plate-forme XY est placée à la position du trou de cône et du co-axe de la bille,le cylindre est relâché et la boule d'acier tombeAprès que l'axe Z ait laissé tomber la boule, le cycle est exécuté.
• L'ensemble de la machine adopte la conception de la structure du sol, le panneau d'opération peut tourner, de sorte que l'opérateur plus près de la zone d'essai, plus pratique chargement et déchargement de l'échantillon.
• L'équipement fournit le mécanisme parfait de détection des défauts de l'état de fonctionnement et fournit l'information d'erreur correspondante,et effectue la détection en temps réel et le traitement de la panne de servo, les défauts des capteurs, les défauts limités des axes X, Y et Z, afin de maximiser la protection de la sécurité des personnes et des équipements.
• L'appareil est équipé d'une fonction laser infrarouge qui permet de localiser avec précision la position du point d'atterrissage et de permettre au testeur de déterminer avec précision la position d'essai.
• La formule d'essai est stockée dans la ROM du système, qui est simple et pratique à lire et à modifier la position d'essai.

Paramètres de spécification:

Contrôle de l'appareil l'interface:


Graphique du flux d'action:

                                                         1.Clampez l'échantillon et placez la boule au trou du cône


                                                           2L'axe Z descend et absorbe la boule d'acier

                                                           3Prenez la boule d'acier et montez à la hauteur d'impact.

                                                           4.Posez les plateformes X et Y au point d'impact

                                                                     5La balle tombe et frappe le point d'impact.

                  6Au moment où la boule rebondit, le cylindre s'étire pour serrer la boule d'acier pour éviter un second choc.

7.Après que la plateforme XY est placée à la position du trou conique et est coaxial avec la boule, le cylindre est relâché et la boule d'acier est abaissée.La boule d'acier se réinitialise automatiquement au centre du trou coniqueAprès que l'axe Z tombe pour ramasser la balle, le cycle est exécuté.

Assistance et services:

LeMachine de test d'impactle support technique et les services de produits comprennent:
- Guide d'installation et de mise en place
- Services d'étalonnage et de maintenance
- Assistance au dépannage et à la réparation
- Mises à jour et améliorations logicielles
- Formation et éducation au fonctionnement et à la sécurité des machines
- Consultation sur les normes et procédures d'essais
