Machine de test de torsion automatique de l'arbre tournant à haute performance pour charnière et carnet de notes

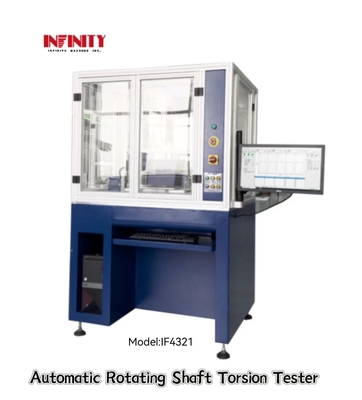

Testeur de torsion automatique de l'arbre tournant

Modèle:IF4321

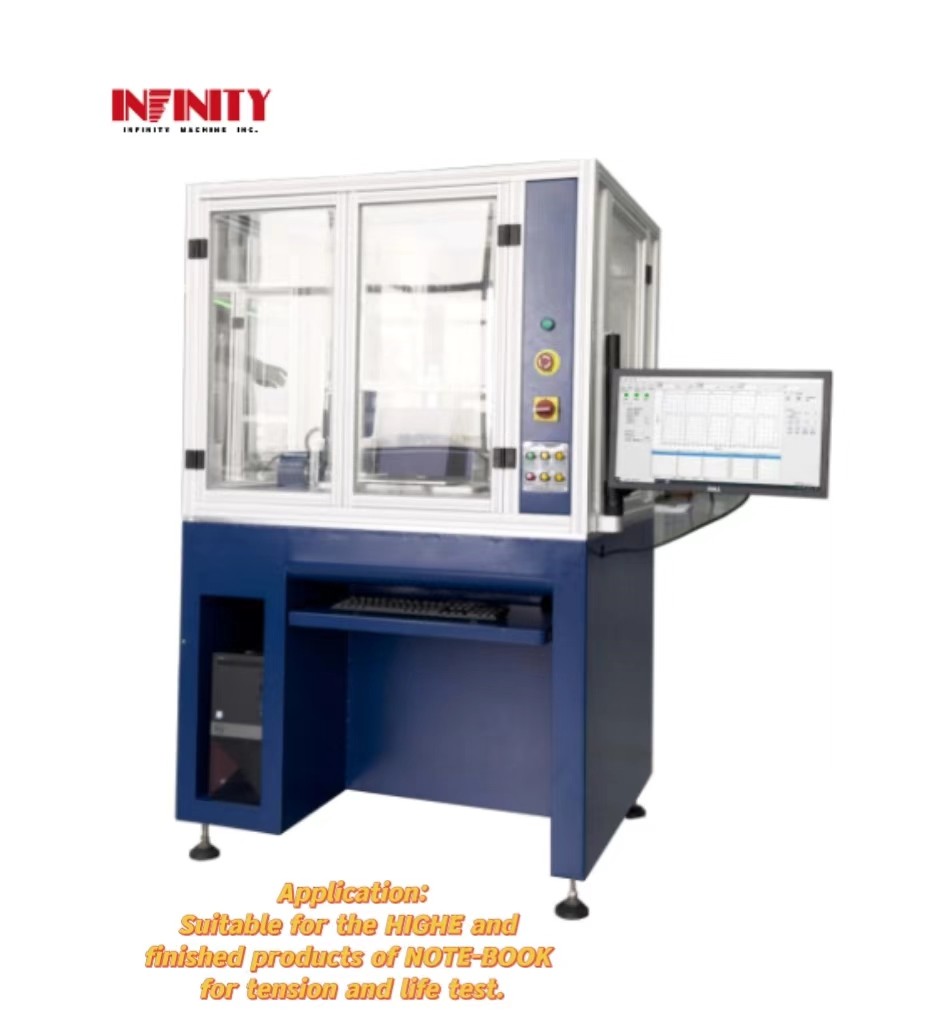

Application du projet:

Ce dispositif est applicable à la HINGE et aux produits finis de NOTE-BOOK pour l'essai de torsion (atténuation de la torsion) et de durée de vie.et envoyer le signal de torsion recueilli au PC via USB3.0 module de communication d'isolation photoélectrique, qui enregistre automatiquement le changement de courbe et dessine la courbe de vie d'atténuation de torsion.Pour atteindre l'objectif de mesure du couple sur le produit fini (pas besoin de démonter la charnière), l'utilisation d'un logiciel pour régler les conditions d'essai, facile à utiliser, et toutes les données peuvent être stockées (conditions d'essai, courbe d'angle de torsion, courbe de déclin de vie, rapport de données d'essai... etc.).

Caractéristiques:

1.affichage en temps réel du couple actuel et des changements d'angle, vous pouvez afficher: courbe couple-angle (N/m-Deg), ou couple-temps (N/m-temps).

2.Taux d'échantillonnage des données jusqu'à 2000 fois/seconde.

3L'axe Z est entraîné par un servomoteur japonais Panasonic, faible bruit, utilisation durable.le couple est capturé à grande vitesse tandis que la rotation de l'axe Z est contrôlée avec précision pour former une boucle fermée pour compléter le couple de commande.

4.Le langage peut être commuté dans trois interfaces de fonctionnement simplifiée/traditionnelle/anglaise, les unités de couple N, kN, lbf, kgf, gf et mm, cm, m, pouce peuvent être commutées à volonté,adapté aux clients mondiaux.

5Les conditions d'essai sont définies par un logiciel informatique (y compris la plage de mesure de l'angle, la position de l'origine du coup, la vitesse de mesure, les temps de mesure, le temps de pause, N secondes après N fois de test...). ... etc.).

6.Pouvoir imprimer et stocker des graphiques (courbe d'angle de torsion + données, courbe d'atténuation du couple + données, rapports d'essai).

7Le titre du rapport d'essai, les spécifications du produit, la date d'essai, l'opérateur, le numéro de dossier, etc. peuvent être modifiés à tout moment (en chinois et en anglais).

8.Gardez les données d'origine automatiquement, les anciennes données d'essai peuvent être chargées à tout moment, stockage archivé, ajustement de fichier et impression.

9.Le rapport peut déterminer automatiquement Passé ou Non selon les limites supérieures et inférieures réglées et générer automatiquement la valeur maximale du couple,valeur minimale du couple et valeur moyenne des temps d'essai en coursLa valeur maximale du couple, la valeur minimale du couple et la valeur moyenne de chaque courbe peuvent être générées.

10.Enregistre automatiquement chaque courbe d'angle de torsion, courbe d'atténuation du couple + données.

11Rapport de courbe d'atténuation de la torsion: montre la relation entre la variation de la valeur de torsion (atténuation) et le nombre de fois au cours de l'ensemble de l'essai.

12.Alimenté par un servo-moteur japonais Panasonic, avec un code d'impulsion élevé de 2500 r, un positionnement de haute précision, un faible bruit, un couple important, peut être utilisé pendant longtemps.

13.Utilise le capteur de couple de précision Korea SETECH pour mesurer le couple avec une précision allant jusqu'à ± 0,5% FS.

14.L'application d'une force bilatérale garantit que les bras de balançoire synchrones gauche et droit ne tremblent pas et que la force d'acquisition est très précise pendant l'essai;Il est équipé d'un dispositif de correspondance des axes bilatéraux pour assurer la cohérence et la précision de l'essai de l'axe HINGE testé..

Sparamètre de spécification:

La courbe: Tor- Je vous en prie.- temps (kgf.cm-temps)

F- Je vous en prie.
