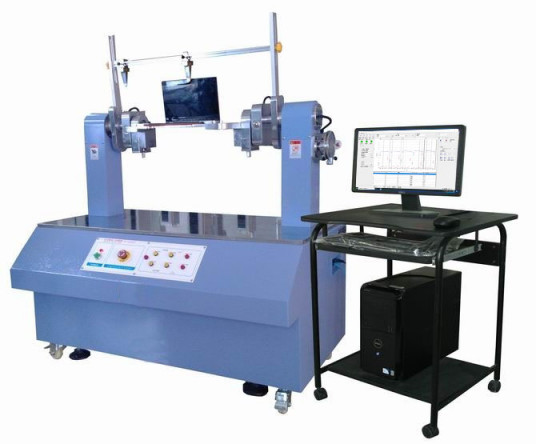

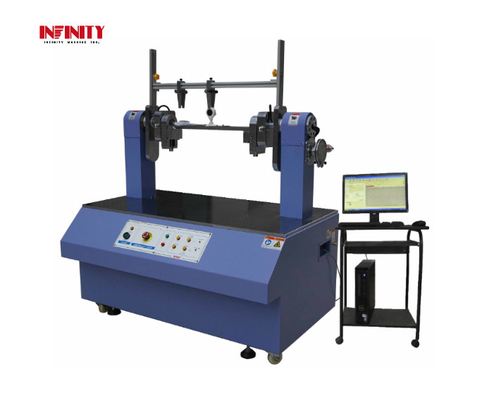

Machine de test automatique de torsion à 360 degrés pour ordinateur portable LCD TV DVD à charnière unique
Modèle:IN-F4360
Objectifs:
Ce testeur est adapté pour ordinateur portable, ultrabook, moniteur et les autres produits électroniques pour effectuer le test de couple, et le test de la durée de vie d'amortissement de torsion pour la charnière,il peut mesurer le couple de la charnière pour ouvrir et fermer à 360 degrés et afficher le graphique de mesure.
Spécialités:
1Les conditions d'essai sont définies par un logiciel informatique (les paramètres comprennent la plage d'angle, l'origine du coup, la vitesse d'essai, les cycles d'essai, la pause)
temps, temps d'arrêt après certains cycles, etc.)
2. peut imprimer et enregistrer la valeur d'essai et le graphique (graphiques incluent le couple ~ angle, l'amortissement du couple)
3Le titre, le nom de l'échantillon, la date d'essai, l'opérateur et le numéro de fichier du rapport d'essai sont modifiables.
4. Le rapport de test est le format d'édition de données Microsoft Access, les données de test seront automatiquement entrées, et peuvent être enregistrées et imprimées.
imprimer le graphique d'essai dans l'interface d'essai.
5Le logiciel et le rapport peuvent définir la plage des paramètres de test de sorte qu'il sera automatiquement juste le PASS ou FAIL,et la mesure automatique
et afficher le couple max, le couple min et le couple moyen et créer le graphique.
6. enregistrer automatiquement les graphiques pour le couple ~ angle, graphe d'amortissement de couple + données d'essai pour chaque cycle.
7. Le graphique d'amortissement du couple: pour enregistrer chaque cycle d'essai et créer un graphique qui peut vérifier l'amortissement du couple lié à l'essai
les cycles.
8. Pour utiliser le servo moteur de Panasonic pour conduire, avec 2500r encodeur d'impulsion haute pour assurer la haute précision, moins de bruit, le couple élevé et long
La vie.
9Pour mesurer le couple, en utilisant le transducteur de couple de Setech en Corée, la tolérance peut être de ± 0,5% FS.
10. Pour appliquer la force et équiper avec un dispositif d'axe-centre pour les deux côtés qui peut garantir la faible vibration et la collecte de couple élevé, et faire
Je suis sûr que la précision de test pour la charnière.
Les spécifications:
| Espace d'essais |
Peut tester l'ordinateur portable avec 10 ~ 13,3 pouces écran |
| Capacité |
100 kgf.cm (10 N.m.) |
| Montage de l'écran |
0.01kgf.cm. |
| Min. Angle d'affichage |
0.010 |
| Plage d'angle de rotation |
53550 (parce que l'ordinateur portable a l'écran et le clavier de sorte que la plage d'angle réel pour la charnière n'atteindra pas 0 ~ 3600) |
| Plage de vitesse d'essai |
1~72000/min il peut régler la vitesse en constante ou peut régler la vitesse
En trois parties par l'arc: 0~120°=1 seconde, 120°~240°=2 seconde, 240°~360°=1 seconde,)
|
| Réglage des conditions d'alarme |
La perte de couple de la charnière ou le couple < le couple de réglage, le testeur s'arrête et déclenche une alarme sur le logiciel. |
| Taille du testeur |
Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: |
| Le poids |
Environ 260 kg. |
| Le pouvoir |
Pour les véhicules à moteur à commande numérique: |
Le numéro de brevet du logiciel en Chine:2007.8.13634
Logiciel de commande (chinois et anglais)):
❶ Operation language: Chinese, English switchable
Unité de couple: kgf.cm,N.m,Lbf.en commuté
- Interface de méthode de test: Vous pouvez librement appeler, modifier, enregistrer, ou chaque cycle sera automatiquement enregistré comme un nouveau fichier.
la vitesse de rotation (dans le sens des aiguilles d'une montre ou en sens inverse), la vitesse d'essai, les cycles d'essai, le temps de pause, etc.
Le graphique d'amortissement de la durée de vie: les coordonnées, la couleur, la couleur d'arrière-plan pour le graphique d'amortissement sont modifiables.
Graphique de l'amortissement de la durée de vie
Rapport de test: la tête du rapport, la police peut être modifiée, peut être créé en fichier PDF, Excel.
Le rapport de données peut créer le couple max, le couple min, et le couple moyen, et juge automatiquement PASS ou FAIL.
